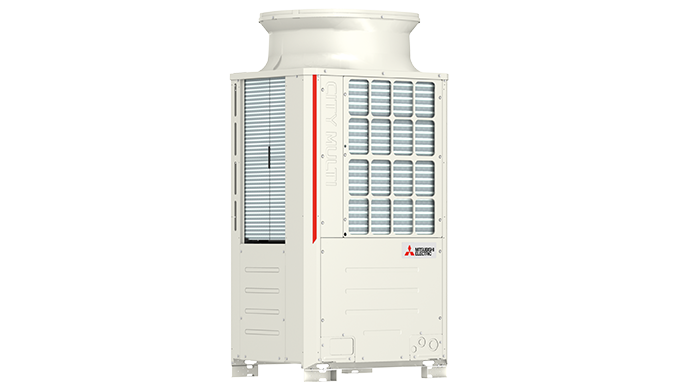

Unidades exteriores City Multi

Série R2

VRF com recuperação de calor

A série R2 junta, às características ímpares dos sistemas VRF da gama City Multi, as vantagens exclusivas do sistema de recuperação de calor.

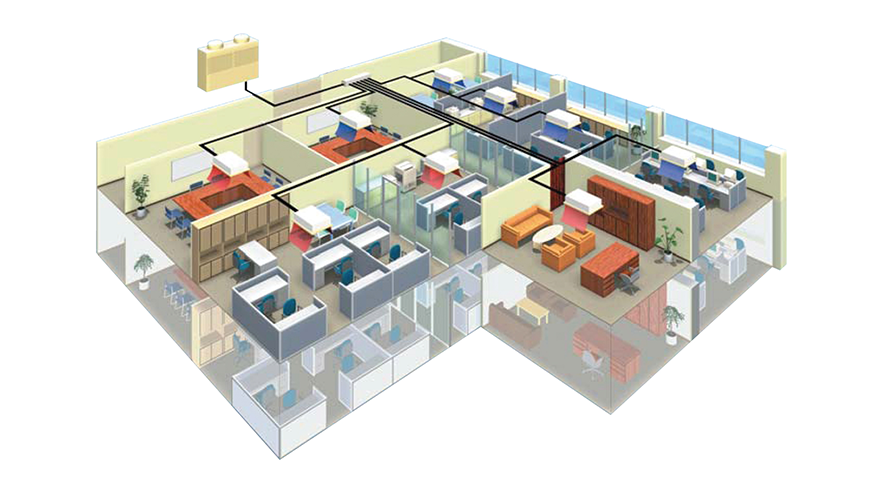

Porquê um sistema com recuperação de calor?

Num sistema com recuperação de calor, flexibilidade e eficácia são fatores fundamentais. Por exemplo, enquanto um sistema de bomba de calor é adequado para um escritório com grandes espaços abertos, num escritório com uma estrutura com subdivisões maiores é necessário usar um sistema que permita aquecer ou arrefecer simultaneamente áreas diferentes, dependendo das preferências individuais dos utilizadores. A eficácia de um sistema deste tipo deriva da capacidade de usar a energia gerada nos processos de arrefecimento e de aquecimento para a transferir para onde é necessária, agindo assim como um permutador de calor que permite economizar até 20% nos custos de gestão, em comparação com um sistema convencional de bomba de calor.

1

Controlador BC

A função arrefecimento e aquecimento em simultâneo é possível através do controlador BC. O controlador BC (Caixa distribuidora), liga as várias unidades interiores a uma unidade exterior, distribuindo com eficiência o refrigerante de acordo com os modos de arrefecimento (gás refrigerante) e arrefecimento (líquido refrigerante). É composto por um reservatório/separador (líquido/gás) onde estão interligadas válvulas de três vias (tantas quantas as unidades interiores) que irão definir a ida de gás ou líquido para a unidade interior.

1

Maior flexibilidade na configuração do sistema

No sistema R2 podem ser ligados ao controlador BC até 11 subcontroladores BC, permitindo maior flexibilidade na conceção do sistema. O método de ramificação das linhas permite a criação de designs de sistema que utilizam menos fluido frigorígeno.

1

Melhor eficiência energética

Desempenho ao mais alto nível, alcançando uma eficiência sazonal SEER até 29% superior aos modelos convencionais e um SCOP superior até 13%, garantindo menor consumo, quer em modo de arrefecimento, quer em modo de aquecimento, durante todo o ano.

1

Versão High COP HighCop

A série R2 também inclui uma versão High COP, que incorpora um permutador de calor de alumínio com microcanais, permitindo alcançar uma maior superfície de permuta e aumentar ainda mais a eficiência sazonal.


Principais características

  • Sistema de 2 tubos - frio e calor em simultâneo
  • Permite interligar até 50 unidades interiores
  • Tamanho único no mercado - mais leve e mais pequeno
  • Instalação fácil, mesmo em edifícios de difícil acesso (cabe num elevador)
  • Compressor Inverter de alta eficiência energética
  • Controla e reduz o consumo de energia
  • Grande amplitude térmica de funcionamento
  • Permite uma distância máxima de tubagem frigorífica de 165 m, até à unidade exterior mais distante
  • Comprimento total de tubagem até 1000 m.
